2X100方双仓式砂罐及连续输砂装置
一、产品简介：
该产品是油气田大型压裂作业必备的配套设备，实现压裂作业中压裂支撑剂的现场储存和连续供砂。砂罐结构采用方型结构，模块化连接方式，其结构紧凑，安装拆卸方便，储砂量大，出砂快，安全系数高，出砂量采用一体化手动电动闸板阀控制，维护使用方便。该产品由2组100（90）方立式双仓砂罐、1套连续输砂装置及自动控制系统组成。

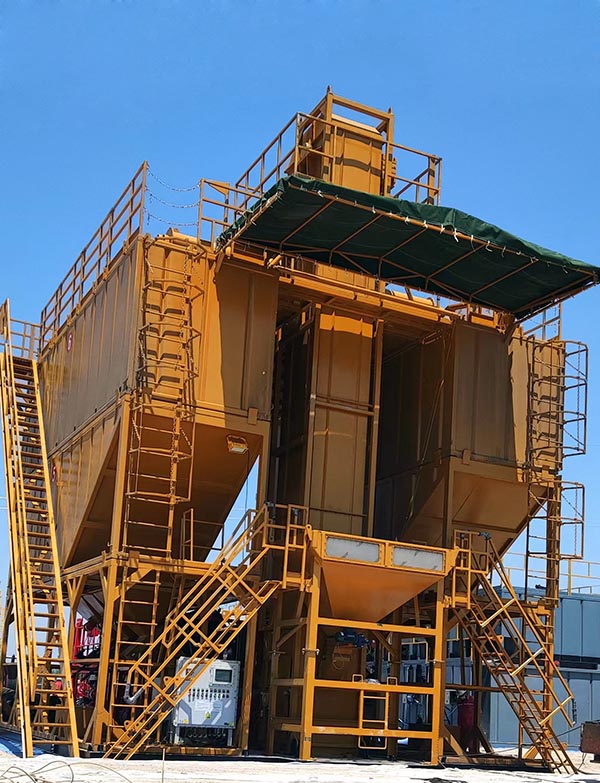

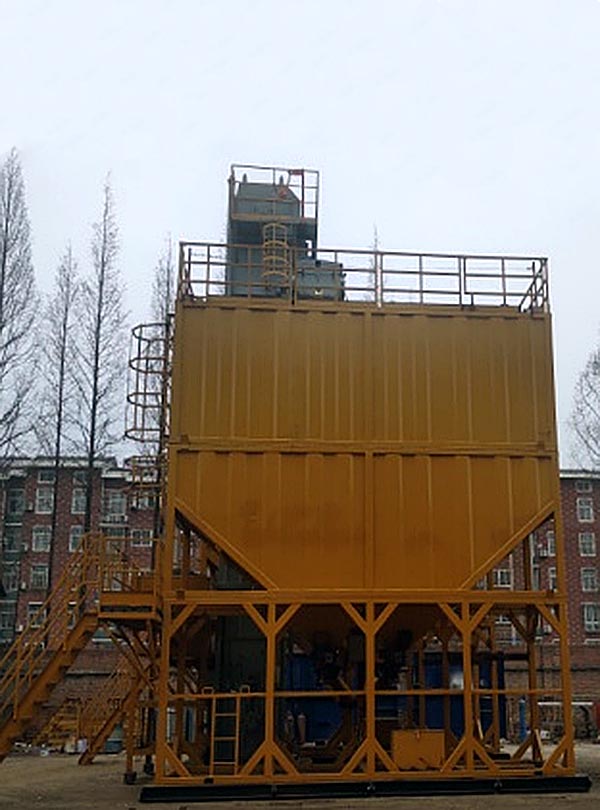

2组100（90）方立式双仓砂罐由顶罐体I、下罐体II、底座（含锥形仓）、钢基础及附件等组成。该装置能实现现场储砂、连续供砂双重功能。出砂采取无动力自流方式，通过电动闸板阀控制出砂量方式，即可实现电控操作，又可实现手动操作。砂罐组采用方型结构，模块化连接方式，无绷绳设计理念。

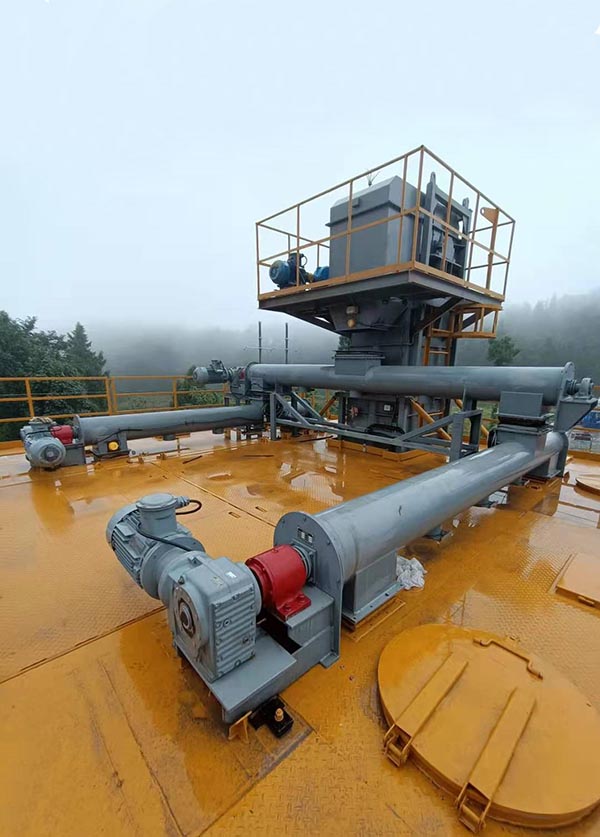

连续输砂装置由1套地面破袋器装置、1套斗式提升机、3套水平螺旋输送机组成。连续输砂装置设计输砂量180方/小时，3方/分钟，实测最大输砂量可达到210方/小时，3.5方/分钟。系统由地面破袋器、直提式斗提机、罐间水平螺旋输砂机和两个罐顶分仓螺旋输砂机等5个独立部件组成，各个部件依次安装就位后，接通电源，就可以实现地面低位操作，整个输砂过程为全密封输砂，避免扬尘。建议选用挖机运砂、破袋，同时可以一次性破两袋砂，通过斗提机、罐间水平螺旋输砂机和两个罐顶分仓螺旋输砂机将砂粒输送到2个100方立式砂罐内，从而完成整个输砂加砂过程，极大的缩短了卸砂和运砂时间。

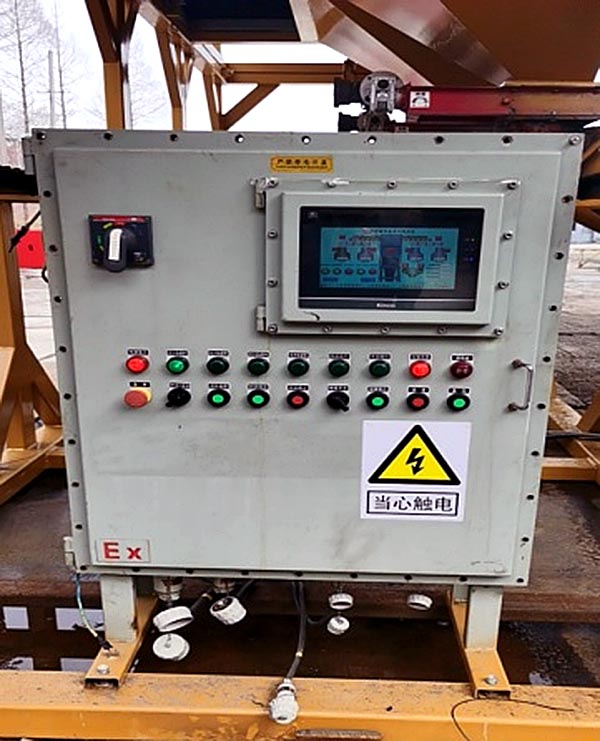

自动控制系统采用进料选仓、启动一键式操作模式。系统预留云传输接口方便大数据上传。电控系统具备完善的保护功能，同时对设备故障原因发生时间及恢复时间进行记录。检测每个砂仓的料位空高度，当仓位高度达到设定高度后，设备自动报警和停机，整个输砂加砂过程中只需在地面安排人员完成设备选仓、启动及指挥破袋、捡碎片，罐顶无需安排人员操作，所有电控箱采用防爆结构设计，并配置施工照明。
二、主要技术参数：
1、立式砂罐整体外形尺寸（长x宽x高）：9.6×8.7×9.29m（不包括护栏、笼梯、托砂平台等）；
2、立式砂罐占地面积：9.6×8.7=84 m2；
3、理论容积为：2×100=200方；
4、单罐装置单出砂口最大出砂速度4-6方/分钟；
5、单罐分为2仓，共4仓，每仓设1个出砂口，相邻出砂口中心距1.5m。
6、连续输砂装置输砂量：180方/小时，270吨/小时
7、电机防爆等级ExdIIBT4，防护标准为IP56。
8、系统额定电压：AC380V； 额定输入功率：60KW。
三、主要特点：
1、砂罐储砂量大，砂罐出口出砂速度快，出砂速度达到4-6方/分钟。
2、砂罐组配备登罐斜爬梯，上罐安全快捷。
3、斗提机为独立单元体，安装、拆卸操作简单，可实现现场快速安装。
4、连续输砂装置实现无扬尘密封输砂功能。
5、地面破袋器可以双吨包破袋，快速给砂罐补砂，补砂速度达到3方/分钟。
5、设备后期维护保养成本低，设备润滑简洁快速。
6、实现一键启动自动控制系统，控制系统采用面板及远程压裂室集中组网控制两种方式，系统预留云传输接口方便大数据上传。
